ATX

История

Разработан и предложен производителям компьютерных систем в 1995 году компанией Intel для замены использовавшемуся долгое время AT. Кроме самой Intel, замена начала производиться поставщиками OEM-техники (HP и т. д.), затем была подхвачена поставщиками компонентов — материнских плат и блоков питания к ним. Массовое вытеснение прежнего стандарта произошло в конце 1999 — начале 2001 года. Другие современные стандарты (microATX, flexATX, mini-ITX) обычно сохраняют основные черты ATX, изменяя лишь размеры платы и количество слотов расширения.

В 2003 году Intel анонсировала новый стандарт — BTX, в частности направленный на повышение эффективности охлаждения системного блока компьютера. Основной расчёт компании на замену ATX был связан со всё увеличивавшейся рассеиваемой тепловой мощностью компонентами компьютера, в первую очередь процессорами. Начавшаяся смена формата вскоре прекратилась — большая часть компьютерной индустрии отказалась от массового распространения нового формата из-за устойчивой тенденции снижения рассеиваемой компонентами компьютера мощности.

По состоянию на 2011 год, форм-фактор ATX и его производные остаётся наиболее массовым и в ближайшее время его замена не планируется.

ATX определяет следующие характеристики:

• геометрические размеры материнских плат,
• общие требования по положению разъёмов и отверстий на корпусе,
• положение блока питания в корпусе,
• геометрические размеры блока питания,
• электрические характеристики блока питания,
• форму и положение ряда разъёмов (преимущественно питания).

Размеры плат форм-фактора АТХ — 30,5 Ч 24,4 см.
Размеры уменьшенных версий материнских плат АТХ:

• Mini-ATX — 28,4 Ч 20,8 см
• Micro-ATX — 24,4 Ч 24,4 см
• Flex-ATX — 22,9 Ч 20,3 см

За время существования спецификация претерпела ряд изменений, выразившихся в стандартах:

• ATX 1.0 Standard.
• ATX 1.1 Standard.
• ATX 1.2 Standard.
• ATX 1.3 Standard.
• ATX 2.0 Standard.
• ATX 2.1 Standard.
• ATX 2.2 Standard.
• ATX 2.3 Standard.

Основные отличия ATX от AT

• Питанием процессора управляет материнская плата. Для обеспечения работы управляющего блока и некоторых периферийных устройств даже в выключенном состоянии на плату подаётся дежурное напряжение 5 и 3,3 вольт. Хотя многие инструкции для безопасной замены компонентов настоятельно предлагают отключать шнур питания из розетки, многие блоки питания ATX имеют разрывающий выключатель на корпусе.
• Вентилятор на задней стенке блока питания дополнен вентилятором размером 12…14 см установленным на дно БП, что позволяет создать больший воздушный поток при меньших оборотах и, соответственно, меньшем уровне шума. Расположение элементов на материнской плате ориентировано таким образом, что радиатор процессора находится на пути воздушного потока от вентилятора блока питания.
• Изменился разъём питания: во избежание ошибочного подключения двух похожих друг на друга разъёмов питания в предыдущем стандарте, в стандарте ATX разъём с ключом имеет однозначное включение. В виду увеличения потребляемой компьютером мощности, количество контактов в ATX разъёме питания возросло сперва до 20, затем до 24; при этом появились дополнительные разъёмы: сперва 4-х, а затем 8-и контактные, подключающие 12 вольт по отдельной линии питания.
• Изменилась задняя панель: в стандарте AT на задней панели было только отверстие для разъёма клавиатуры, платы установленные в слоты расширения и «брэкеты» с разъёмами, подключающимися к материнской плате посредством гибких шлейфов), устанавливались в щелевых прорезях; в стандарте ATX разъёмы для клавиатуры (и мыши) традиционно находятся сверху, остальное место на задней панели занято прямоугольным отверстием фиксированного размера, которое производитель материнской платы может наполнять разъёмами в любом порядке. В комплекте с материнской платой идёт «заглушка» (англ. IO plate) с прорезями под разъёмы конкретной материнской платы (это позволяет использовать один и тот же корпус для материнских плат с совершенно разными наборами разъёмов). Дополнительные функции «заглушки» — уменьшение излучаемого ЭМИ и образование единого контура заземления шасси.

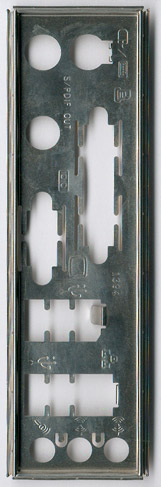

Компоновка разъёмов на материнской плате, закрываемая заглушкой

Пример заглушки от материнской платы	Наружные разъёмы материнской платы формата ATX, закрываемые заглушкой.

• ширина: 158,75 ± 2 мм (6,250 ± 0,08 дюйма)
• высота: 44,45 ± 2 мм (1,75 ± 0,08 дюйма)
• толщина в пределах от 0,94 до 1,32 мм (от 0,037 до 0,052 дюйма)
• скругление панели не более 0,99 мм (0,039 дюйма)

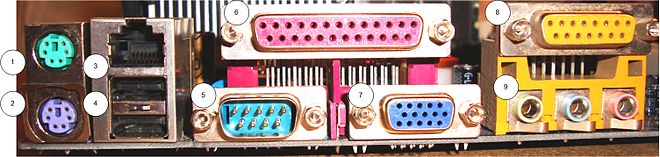

Практически все материнские платы формата ATX имеют на тыльном краю разъёмы:

• PS/2 разъём для подключения клавиатуры (фиолетовый) и мыши (зелёный). Также может встречаться универсальный разъём, вертикально разделённый двумя цветами (прослеживается тенденция замены этого разъёма более современным USB, но на бюджетных и средне-ценовых платах разъём по прежнему встречается),
• 3.5 мм разъёмы (от 3 до 6) интегрированной звуковой платы, основные 3 это: линейный выход (зелёный), линейный вход (синий), микрофонный вход (розовый),
• от 4 до 8 (редко 2) разъёмов USB портов,
• разъём для подключения к ЛВС.

На материнских платах формата ATX могут присутствовать разъёмы:

• параллельного коммуникационного порта,
• один или два последовательных порта (как правило в виде миниатюрного 9-контактного разъёма),
• игрового порта для подключения джойстика или музыкального синтезатора (в настоящее время практически отсутствует на материнских платах),
• цифровых аудиовыходов (коаксиальный и/или оптический),
• интегрированного видеоадаптера (в этом случае, разъём находится на месте одного из последовательных портов),
• выхода интегрированного видео (S-Video, DVI или HDMI),
• второй порт интегрированных сетевых карт,
• интерфейса IEEE 1394,
• eSATA,
• для WiFi антенны (в случае интегрированной карты расширения),
• а также кнопка быстрого сброса BIOS.
