Режимы работы отладчика DEBUG.

Макрокоманды отладчика DEBUG (примеры применения команд).

Краткие сведения об отладчике DEBUG :

Debug – 16-разрядная утилита операционной системы MS DOS. Название программы происходит от Bugs – насекомые. На программистском слэнге Bugs означает «ошибки в программе». Используя Debug для пошаговой трассировки тестируемого кода, эти ошибки можно найти и исправить.

Процедура загрузки отладчика DEBUG :

Располагается отладчик Debug в системной папке system32 папки WINDOWS (файл debug.exe). Запуск отладчика удобнее всего выполнять из меню Пуск/Выполнить.

Режимы работы отладчика DEBUG :

Основной режим работы отладчика Debug (характерная особенность – присутствие чёрточки и мигающего справа от неё курсора). Основной режим работы устанавливается автоматически после загрузки отладчика. В этом режиме можно набирать любые макрокоманды отладчика от A до W. Выход из этого режима означает завершение работы отладчика. Режим ассемблирования. Вход в режим ассемблирования из основного режима работы отладчика осуществляется набором команды A. Признак нахождения в этом режиме – наличие адреса (например, 0CC0:0100) перед знаком курсора: После набора команды необходимо нажатием клавиши Enter ввести её в память (пока не нажата клавиша Enter команда в память не введена). Если команда набрана с ошибкой и нажата клавиша Enter, эта команда в память не вводится. Вместо этого отладчик предлагает ввести её повторно, по тому же самому адресу: Возвращение из режима ассемблирования в основной режим работы отладчика – нажатие клавиши Enter в пустой строке (когда не набрано ни одного символа), например, в строке 0CFC:0103. Режим ввода данных. Данный режим может быть реализован во время выполнения макрокоманд E и R. В этом режиме вводятся данные в ячейки оперативной памяти или в регистры процессора: Возвращение из этого режима в основной режим работы отладчика – нажатие клавиши Enter. Продолжение работы в режиме ввода данных – нажатие клавиши пробел. Нажимая клавишу пробел, можно попасть на любую ячейку памяти и ввести в неё нужное число. Ввод значений завершается нажатием клавиши Enter. Режим выполнения кода. Вход в режим выполнения кода из основного режима работы отладчика осуществляется набором команды G. Как правило, время нахождения в данном режиме – считанные мгновенья. Исключение – зависание программы или выполнение огромных циклов. Возвращение в основной режим работы отладчика осуществляется автоматически, без участия работающего с этим отладчиком человека. Режим ввода информации с клавиатуры во время работы в режиме выполнения кода. Завершение этого режима и продолжение выполнения кода осуществляется нажатием клавиши Enter. Режим трассировки выполняемого кода. В данном режиме процессор выполняет заранее заданное ограниченное количество команд. Вход в режим трассировки осуществляется набором команды T. Возвращение в основной режим работы осуществляется автоматически, без участия работающего с отладчиком человека. Аварийное прекращение работы отладчика. Имеет место в случае, когда процессор пытается исполнить запрещённый в режиме эмуляции работы микропроцессора i8086 программный код. Например, пытается выполнить команды работы с портами ввода-вывода данных.

Команды отладчика Debug:

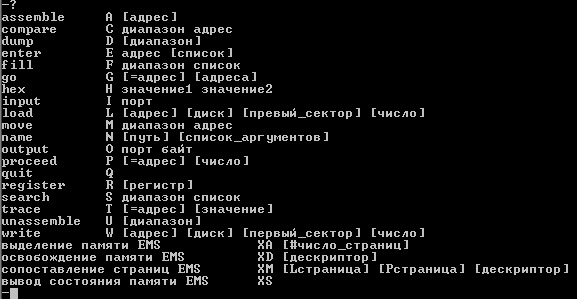

В приведённом выше окне фигурирует полный перечень команд отладчика. Ниже тот же перечень приведён в более удобном для чтения виде:

-? Assemble       A  [адрес] Compare        C  диапазон адрес Dump           D  [диапазон] Enter          E  адрес [список] Fill           F  диапазон список Go             G  [=адрес] [адреса] Help           ? Hex            H  значение1 значение2 Input          I  порт Load           L  [адрес] [диск] [первый_сектор] [число] Move           M  диапазон адрес Name           N  [путь 1 [список_аргументов] Output         О  порт байт Proceed        P  [=адрес] [число] Quit           Q Register       R  [регистр] Search         S  диапазон список Trace          Т  [=адрес] [значение] Unassembled    U  [диапазон] Write          W  [адрес] [диск] [первый_сектор] [число]

Параметры макрокоманд отладчика DEBUG :

1. Значения задаются в 16-ой системе счисления (отметки типа hex или h не ставятся). 1-байтовые значения задаются двузначными 16-ми числами. 2-байтовые значения задаются четырёхзначными 16-ми числами. Например, 80 (1-байтовое), 1A80 (2-байтовое). 2. Адреса задаются в 16-ой системе счисления. Например, 0100 3. Диапазоны адресов задаются тремя способами: Например, диапазон 0100..011F: 1-ый способ: 0100 L20 2-ой способ: 0100 011F 3-ий способ: 0100,011F 4. Списки задается набором своих элементов (строк или однобайтовых чисел). Элементы списка отделяются друг от друга запятыми или пробелами. Например (приводятся 4 варианта задания одного и того же списка): 1-ый способ: 'AA','BB','CC' 2-ой способ: 'AA' 'BB' 'CC' 3-ий способ: 41,41,42,42,43,43 4-ый способ: 41 41 42 42 43 43

В приводимом ниже комментарии дана краткая характеристика каждой макрокоманды отладчика:

A  Вход в режим ассемблирования (набора ассемблерных команд) C  Сравнение содержимого ячеек двух диапазонов D  Вывод содержимого ячеек заданного диапазона E  Ввод данных в ячейки оперативной памяти F  Заполнение ячеек диапазона заданным рядом значений G  Запуск на исполнение ?  Вызов списка команд отладчика H  Калькулятор: вычисление суммы и разности заданных операндов L  Загрузка файла M  Перемещение ячеек указанного диапазона N  Задание имени сохраняемого / загружаемого файла (до выполнения команд L и W) Q  Выход из отладчика R  Просмотр регистров / изменение содержимого указанного регистра S  Поиск образца в заданном диапазоне Т  Трассировка с заданного адреса указанного количества команд U  Вывод списка ассемблерных команд заданного дипазона W  Запись на диск заданного фрагмента кода

Макрокоманда ? отладчика DEBUG :

Выводит на экран перечень макрокоманд отладчика от A до W. Результат её выполнения приведён выше.

Макрокоманда D отладчика DEBUG :

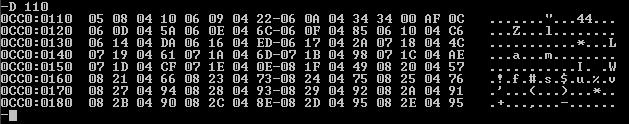

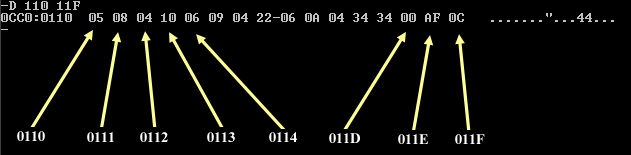

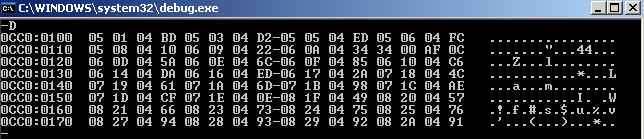

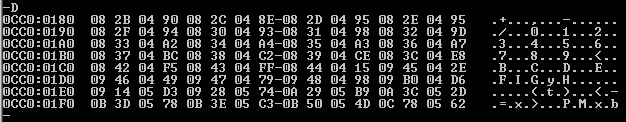

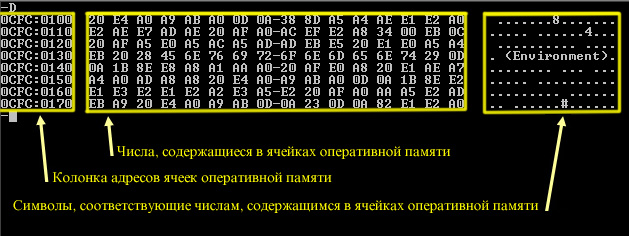

Выводит на экран содержимое ячеек заданного диапазона. Ниже приведены образцы выполнения команды без параметров, с одним параметром, с двумя параметрами. Выполнение команды D: Повторное выполнение команды D: Видно, что начальный адрес автоматически увеличился на 80 (80= 10*8 - система 16-ричная, то есть выведено 8 рядов по 16 значений в каждом ряду). Смысл приведённых выше данных: Команда D может использоваться с параметром – начальным адресом диапазона: Команда D может использоваться с двумя параметрами. Возможные варианты: Выше приведены 3 способа задания параметров диапазона. Выше приведено соотношение адресов и чисел, располагающихся в ячейках с этими адресами.

Макрокоманда F отладчика DEBUG :

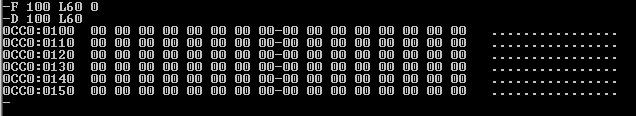

Позволяет заполнять ячейки памяти элементами задаваемого списка значений. В данном случае ячейки заданного диапазона заполнены нулями.

Макрокоманда E отладчика DEBUG :

Предназначена для ввода значений в ячейки оперативной памяти. Ниже приведены образцы выполнения команды с одним параметром и двумя параметрами. Варианты выполнения команды E приведены ниже. Выше приведена команда ввода в ячейки 120..129 строки '0123456789'. Выше приведена команда ввода в ячейку 12A числа 24 (ASCII-код знака '$'). Выше приведена команда ввода в ячейки 130..139 строки чисел 0, 1, 2, 3, 4, 5, 6, 7, 8, 9. Выше приведена команда ввода в ячейки, начиная с адреса 140, значений непосредственно с клавиатуры. В ячейке с адресом 140 находится 0. Запечатлён момент ожидания ввода какого-либо значения. Выше приведена команда ввода в ячейки 140..147, чисел 40, 41, 42, 43, 44, 45, 46, 47, которые представляют собою ASCII -коды символов строки '@ABCDEFG'. Ввод осуществляется непосредственно с клавиатуры. Выше приведена команда ввода в ячейку 148 символа '$'.

Макрокоманда A отладчика DEBUG :

Макрокоманда предназначена для входа в режим ассемблирования. В этом режиме осуществляется набор ассемблерных команд. Ниже приведены образцы выполнения этой команды. Выше: вход в режим ассемблирования состоялся, однако, пока не набрано ни одного символа. Выше: первая команда набрана, однако, клавиша Enter не нажата. Это означает, что команда в ячейки оперативной памяти не введена. Выше: первая команда набрана и клавиша Enter нажата. Введённая в память команда MOV DX,140 занимает в памяти ячейки с адресами 100, 101, 102. Отладчик ожидает ввода следующей команды с адреса 103. Выше: 4 команды набраны и введены в ячейки оперативной памяти. Отладчик ожидает либо ввода 5-ой команды, либо выхода из режима ассемблирования. Выше: выход из режима ассемблирования (нажатие клавиши Enter) состоялся.

Макрокоманда U отладчика DEBUG :

Макрокоманда U дисассемблирует код, расположенный в указанном диапазоне, обеспечивая вывод на экран содержимого ячеек этого диапазона, интерпретируемого как набор ассемблерных команд. Выше: набор 4-х команд. Рассмотрим содержимое ячеек памяти, занятых кодами этих команд. MOV DX,0140 занимает 3 ячейки памяти 100..102 100 – код команды MOV DX,... (число BA) 101 – младший байт (40) числа 140 102 – старший байт (1) числа 140 MOV AH,09 занимает 2 ячейки памяти 103..104 103 – код команды MOV AH,... (число B4) 104 – 1-байтовый операнд (9) команды INT 21 занимает 2 ячейки памяти 105..106 105 – код команды INT (число CD) 106 – 1-байтовый операнд (21) команды NT 20 занимает 2 ячейки памяти 107..108 107 – код команды INT (число CD) 108 – 1-байтовый операнд (20) команды

Псевдокоманды отладчика DEBUG :

Псевдокоманды отладчика набираются в режиме ассемблирования (Assemble) отладчика. Псевдокоманды не компилируются в машинные коды. Псевдокоманда DB: позволяет заполнить текущие байты числами или строкой. Например: 0138 DB 41 - ввод числа 41 (ASCII-код символа 'A') в ячейку памяти (адрес смещения = 0138) 0139 DB 'A' - ввод символа 'A' в ячейку памяти (адрес смещения = 0139) 013A DB 42 43 44 45 - ввод ряда чисел (42,43,44,45) в ячейки памяти (адреса смещения = 013A, 013B, 013C, 013D) 013E DB 'BCDE' - ввод строки 'BCDE' в ячейки памяти (адреса смещения = 013E, 013F, 0140, 0141) Псевдокоманда DW: позволяет заполнить текущие пары байтов числами или строкой. Например: 0138 DW 4142 - ввод слова 4142 в ячейки памяти (адрес смещения = 0138) 013A DW 'AB' - ввод символов 'A' и 'B' в ячейки памяти (адреса смещения = 013A..013B) 013C DW 4243 4445 - ввод ряда чисел (4243 и 4445) в ячейки памяти (адреса смещения = 013C и 013E) 0140 DW 'BCDE' - ввод строки 'BCDE' в ячейки памяти (адреса смещения = 0140..0143) Псевдокоманда ORG: позволяет осуществлять передачу управление в режиме ассемблирования. Например: 0100 ORG 0110 - передача управления в режиме ассемблирования на адрес смещения 0110 0110 ▄ - после передачи управления адрес смещения принял значение 0110

Макрокоманда G отладчика DEBUG :

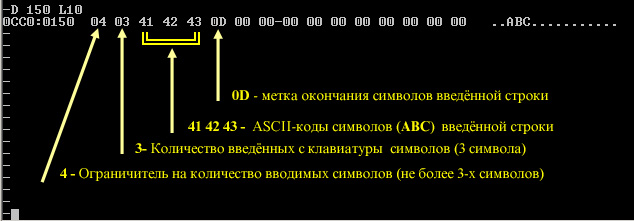

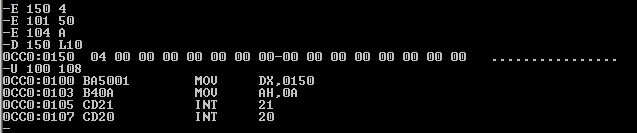

Макрокоманда запускает на исполнение код с указанного адреса. Рассмотрим запуск на исполнение программы ввода с клавиатуры строки. Комментарий к приводимому выше результату выполнения макрокоманд: E 150 4 - занесение в ячейку 150 числа 4 (ограничитель на количество вводимых с клавиатуры символов) E 101 50 - корректировка содержимого ячейки 101 (исправление адреса на 150) E 104 A - корректировка содержимого ячейки 104 (исправление номера функции прерывания INT 21 на 0A – ввод строки с клавиатуры) D 150 L10 – просмотр ячеек 150..15Fдо запуска на исполнение приводимого выше кода. U 100 108 – дисассемблирование диапазона 100..108 с целью просмотра команд. Команда запуска кода с адреса 100 набрана, но не запущена. Отладчик ожидает нажатия клавиши Enter. Программа запущена и ожидает ввода с клавиатуры строки. Строка 'ABC' набрана, но в память ещё не введена (не нажата клавиша Enter). Работа программы завершилась нормально. Смотрим результаты:

Работа с файлами в отладчике Debug:

Работа с файлами в DEBUG может начинаться с момента загрузки самого отладчика. Запуск отладчика DEBUG: Запуск отладчика можно осуществлять двумя способами: 1-ый способ: Debug Запуск отладчика 2-ой способ: Debug prim.com Запуск отладчика с последующей загрузкой файла prim.com с адреса смещения 0100 (при этом, в пару регистров BX:CX заносится размер загружаемого файла) Загрузка и запись файлов в отладчике DEBUG: Загрузка и запись файлов в отладчике осуществляется командами отладчика: L [адрес] - команда загрузки файла с указанного адреса смещения W [адрес] - команда записи файла с указанного адреса смещения Перед выполнением этих команд следует выполнить два действия: 1. Командой N задать полное имя файла и путь к нему. 2. В пару регистров BX:CX занести размер загружаемого / записываемого файла. Пример: сохранить диапазон адресов 100..11B в файле PRIMER.COM. -N C:\TEMP\PRIMER.COM  – ввод имени файла PRIMER.COM (расположен в папке TEMP диска C) -R – просмотр содержимого регистров процессора (интерес представляет пара регистров BX:CX) -R CX – вход в режим изменения содержимого регистра CX (с целью занесения в регистр числа 1C - количества сохраняемых ячеек диапазона адресов 100..11B) -W 100 – запись в файл PRIMER.COM содержимого 1C ячеек памяти, начиная с адреса 100

Задания к лабораторной работе:

-G= 100 -D 140 L40 -A 118 -U 100,11B -E 140 41 42 -E 140 'ABCD' -E 140 -F 140 L40 0
