Структура среды информационной системы

Обобщенная структура любой ИС может быть представлена двумя взаимодействующими частями:

функциональной части, включающей прикладные программы, которые реализуют функции прикладной области;

среды или системной части, обеспечивающей исполнение прикладных программ.

С этим разделением тесно связаны две группы вопросов стандартизации:

стандарты интерфейсов взаимодействия прикладных программ со средой ИС, прикладной программный интерфейс (Application Program Interface — API);

стандарты интерфейсов взаимодействия самой ИС с внешней для нее средой (External Environment Interface — EEI).

Эти две группы интерфейсов определяют спецификации внешнего описания среды ИС — архитектуру, с точки зрения конечного пользователя, проектировщика ИС, прикладного программиста, разрабатывающего функциональные части ИС.

Спецификации внешних интерфейсов среды ИС и, как будет видно далее, спецификации интерфейсов взаимодействия между компонентами самой среды, — это точные описания всех необходимых функций, служб и форматов определенного интерфейса. Совокупность таких описаний составляет эталонную модель открытых систем (Reference Open System Model).

Эта модель используется более 20 лет и определяется системной сетевой архитектурой (SNA), предложенной IBM в 1974 году. Она основана на разбиении вычислительной среды на семь уровней, взаимодействие между которыми описывается соответствующими стандартами, и обеспечивает связь уровней вне зависимости от построения уровня в каждой конкретной реализации (рис. 1.1). Основным достоинством этой модели является детальное описание связей в среде с точки зрения технических устройств и коммуникационных взаимодействий. Вместе с тем она не принимает в расчет взаимосвязь с учетом мобильности прикладного программного обеспечения.

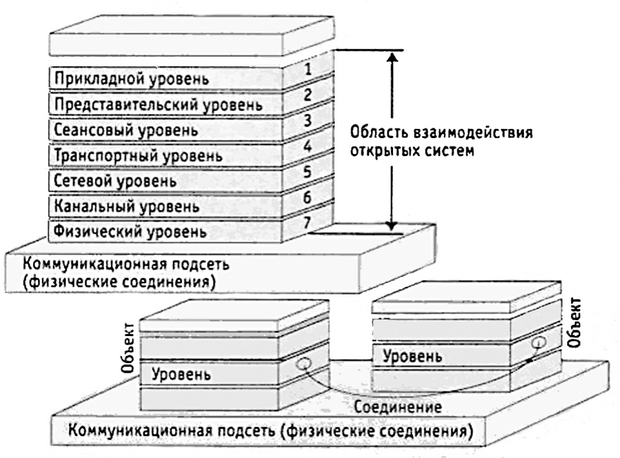

Рис. 1.1. Семиуровневая модель взаимодействия информационных систем

Эталонная модель среды открытых систем (OSE/RM) определяет разделение любой информационной системы на приложения (прикладные программы и программные комплексы) и среду, в которой эти приложения функционируют. Между приложениями и средой определяются стандартизованные интерфейсы (API), которые являются необходимой частью профилей любой открытой системы. Кроме того, в профилях ИС могут быть определены унифицированные интерфейсы взаимодействия функциональных частей друг с другом и интерфейсы взаимодействия между компонентами среды ИС.
