Логическая модель, отображающая деятельность системы управления предприятия и информационное пространство, в котором эта деятельность протекает, представляют собой "снимок" положения дел (функциональная структура, роли должностных лиц, взаимодействие подразделений, принятые технологии обработки управленческой информации, автоматизированные и неавтоматизированные процессы и т. д.) на момент обследования. Эта модель позволяет понять, что делает и как функционирует предприятие с позиций системного анализа, сформулировать предложения по улучшению ситуации.

Развитие логической модели предметной области, ее последовательное превращение в модель целевой ИС, позволит интегрировать перспективные предложения руководства и ведущих сотрудников предприятия, экспертов и системных аналитиков, сформировать видение новой, реорганизованной и автоматизированной деятельности предприятия (рис. 4.1).

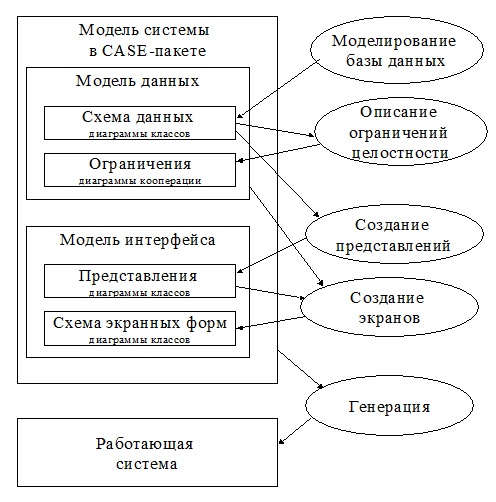

Рис. 4.1. Модель системы в технологическом CASE-решении

Построенная модель является законченным результатом по следующим причинам.

1. Она включает в себя модель существующей неавтоматизированной технологии, принятой на предприятии. Формальный анализ этой модели позволяет выявить узкие места в управлении предприятием и сформулировать рекомендации по его улучшению (независимо от того, предполагается ли дальнейшая разработка автоматизированной системы или нет).
2. Она независима и отделяема от конкретных разработчиков, не требует сопровождения и может быть безболезненно передана другим лицам. Более того, если по каким-либо причинам предприятие не готово к реализации проекта в данный момент времени, модель может быть "положена на полку" до тех пор, пока в ней не возникнет необходимость.
3. Она позволяет осуществлять эффективное обучение новых работников конкретным направлениям деятельности предприятия, так как соответствующие технологии содержатся в модели.
4. С ее помощью можно осуществлять предварительное моделирование перспективных направлений деятельности предприятия с целью выявления новых потоков данных, взаимодействующих процессов и структурных элементов.
5. Она обеспечивает распространение накопленного опыта на других предприятиях, дает возможность унифицировать административно-управленческую и финансовую деятельность этих предприятий.

Модель является не просто реализацией начальных этапов работы и основанием для формирования технического задания на ее последующие этапы. Она представляет собой самостоятельный результат, имеющий большое практическое значение, так как позволяет дальнейшее применение CASE-технологий для реального проектирования и разработки ИС.
