Рассмотрим в качестве примера программное обеспечение авиасимулятора для командной тренировки пилотов. Задачей такой системы в целом является контроль и выработка необходимых для безопасного управления самолетом навыков у команд летчиков. Кроме того, отрабатываются навыки поведения в особых ситуациях, связанных с авариями, частичной потерей управления самолетом, тяжелыми условиями полета, и т.д.
Симулятор должен:
При этом вся совокупность условий должна быть непротиворечивой, выглядеть и развиваться подобно реальным событиям. Некоторые условия, например, погода, должны изменяться достаточно медленно, другие события — происходить внезапно и приводить к связанным с ними последствиям (нарушение герметичности корпуса может сопровождаться поломками каких-то элементов системы мониторинга или "смертью" одного из пилотов). Если приборы показывают наличие грозы по курсу и они исправны, через некоторое время летчики должны увидеть грозу за бортом и она может начать оказывать влияние на условия полета.
Понятно, что одним из элементов симулятора служит система визуализации обстановки за бортом — она показывает пилотам "вид за окнами". Пилоты в ходе полета ориентируются по показателям огромного количества датчиков, представленных на приборной панели самолета. Вся их работа тоже должна симулироваться. Наличие и характеристики работы таких датчиков могут зависеть от симулируемой модели, но их расположение, форма и цвет служат слишком важными элементами выработки навыков управления самолетом, поэтому требуется поддерживать эти характеристики близкими к реальным. Представлять их только в виде изображений на некоторой панели неудобно, поскольку они должны располагаться и выглядеть максимально похоже на реальные прототипы. Значит, симулировать можно только небольшое семейство самолетов с практически одним и тем же набором приборов на приборной панели.
Кроме того, все команды
пилотов должны восприниматься соответствующими компонентами симулятора и
встраиваться в моделируемые условия. В симулятор должен
быть включен генератор событий, зависящий от текущей
ситуации, а также интерфейс мониторинга и
управления, с помощью которого внешний оператор мог бы создавать определенные
события во время симуляции полета наблюдать за всем, что происходит. Все
события и действия пилотов должны протоколироваться с помощью камер и
микрофонов для дальнейшего разбора полетов.

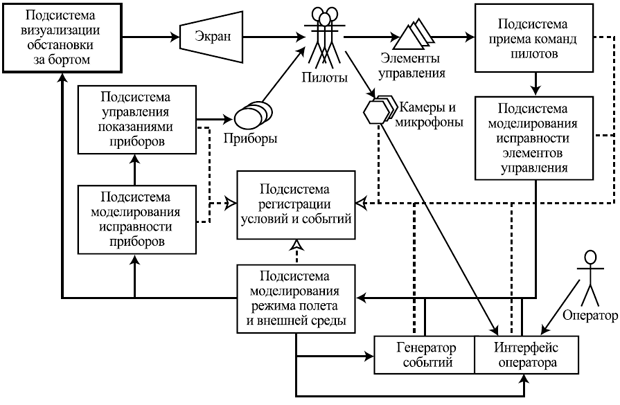

Рис.
16.1. Примерная архитектура авиасимулятора
Рис. 16.1 показывает набросок архитектуры такого авиасимулятора. Каждый из указанных компонентов решает свои задачи, которые необходимы для работы всей системы. В совокупности они решают все задачи системы в целом. Стрелками показаны потоки данных и управления между компонентами. Пунктирные стрелки изображают потоки данных, передаваемых для протоколирования.
Архитектура определяет большинство характеристик качества ПО в целом. Архитектура служит также основным средством общения между разработчиками, а также между разработчиками и всеми остальными лицами, заинтересованными в данном ПО.
Выбор архитектуры задает способ реализации требований на высоком уровне абстракции. Именно архитектура почти полностью определяет такие характеристики ПО как надежность, переносимость и удобство сопровождения. Она также значительно влияет на удобство использования и эффективность ПО, которые, однако, сильно зависят и от реализации отдельных компонентов. Значительно меньше влияние архитектуры на функциональность — обычно заданную функциональность можно реализовать, использовав совершенно различные архитектуры.
Поэтому выбор между той или иной архитектурой определяется в большей степени именно нефункциональными требованиями и необходимыми свойствами ПО с точки зрения удобства сопровождения и переносимости. При этом для построения хорошей архитектуры надо учитывать возможные противоречия между требованиями к различным характеристикам и уметь выбирать компромиссные решения, дающие приемлемые значения по всем показателям.
Так, для повышения эффективности в общем случае выгоднее использовать монолитные архитектуры, в которых выделено небольшое число компонентов (в пределе — единственный компонент). Этим обеспечивается экономия как памяти, поскольку каждый компонент обычно имеет свои данные, а здесь число компонентов минимально, так и времени работы, поскольку возможность оптимизировать работу алгоритмов обработки данных имеется также только в рамках одного компонента.
С другой стороны, для повышения удобства сопровождения, наоборот, лучше разбить систему на большое число отдельных маленьких компонентов, с тем чтобы каждый из них решал свою небольшую, но четко определенную часть общей задачи. При этом, если возникают изменения в требованиях или проекте, их обычно можно свести к изменению в постановке одной, реже двух или трех таких подзадач и, соответственно, изменять только отвечающие за решение этих подзадач компоненты.
С третьей стороны, для повышения надежности лучше использовать либо небольшой набор простых компонентов, либо дублирование функций, т.е. сделать несколько компонентов ответственными за решение одной подзадачи. Заметим, однако, что ошибки в ПО чаще всего носят неслучайный характер. Они повторяемы, в отличие от аппаратного обеспечения, где ошибки связаны часто со случайными изменениями характеристик среды и могут быть преодолены простым дублированием компонентов без изменения их внутренней реализации. Поэтому при таком обеспечении надежности надо использовать достаточно сильно отличающиеся способы решения одной и той же задачи в разных компонентах.
Другим примером противоречивых требований служат характеристики удобства использования и защищенности. Чем сильнее защищена система, тем больше проверок, процедур идентификации и пр. нужно проходить пользователям. Соответственно, тем менее удобна для них работа с такой системой. При разработке реальных систем приходится искать некоторый разумный компромисс, чтобы сделать систему достаточно защищенной и способной поставить ощутимую преграду для несанкционированного доступа к ее данным и, в то же время, не отпугнуть пользователей сложностью работы с ней.
Список стандартов, регламентирующих описание архитектуры, которое является основной составляющей проектной документации на ПО, выглядит так:
Основное содержание этого стандарта сводится к определению набора понятий, связанных с архитектурой программной системы.
Это, прежде всего, само понятие архитектуры как набора основополагающих принципов организации системы, воплощенных в наборе ее компонентов, связях их друг с другом и между ними и окружением системы, а также принципов проектирования и развития системы.
Это определение, в отличие от данного в начале этой лекции, делает акцент не на наборе структур в основе архитектуры, а на принципах ее построения.
Стандарт IEEE 1471 определяет также представление архитектуры (architectural description) как согласованный набор документов, описывающий архитектуру с точки зрения определенной группы заинтересованных лиц с помощью набора моделей. Архитектура может иметь несколько представлений, отражающих интересы различных групп заинтересованных лиц.
Стандарт рекомендует для каждого представления фиксировать отраженные в нем взгляды и интересы, роли лиц, которые заинтересованы в таком взгляде на систему, причины, обуславливающие необходимость такого рассмотрения системы, несоответствия между элементами одного представления или между различными представлениями, а также различную служебную информацию об источниках информации, датах создания документов и пр.
Стандарт IEEE 1471 отмечает необходимость использования архитектуры системы для решения таких задач, как следующие:
