Для представления архитектуры, а, точнее, различных входящих в нее структур, удобно использовать графические языки. На настоящий момент наиболее проработанным и наиболее широко используемым из них является унифицированный язык моделирования (Unified Modeling Language, UML), хотя достаточно часто архитектуру системы описывают просто набором именованных прямоугольников, соединенных линиями и стрелками, которые представляют возможные связи.

UML предлагает использовать для описания архитектуры 8 видов диаграмм. 9-й вид UML диаграмм, диаграммы вариантов использования (см. лекцию 4), не относится к архитектурным представлениям. Кроме того, и другие виды диаграмм можно использовать для описания внутренней структуры компонентов или сценариев действий пользователей и прочих элементов, к архитектуре часто не относящихся. В этом курсе мы не будем разбирать диаграммы UML в деталях, а ограничимся обзором их основных элементов, необходимым для общего понимания смысла того, что изображено на таких диаграммах.

Диаграммы UML делятся на две группы — статические и динамические диаграммы.

Статические диаграммы

Статические диаграммы представляют либо постоянно присутствующие в системе сущности и связи между ними, либо суммарную информацию о сущностях и связях, либо сущности и связи, существующие в какой-то определенный момент времени. Они не показывают способов поведения этих сущностей. К этому типу относятся диаграммы классов, объектов, компонентов и диаграммы развертывания.

• Диаграммы классов (class diagrams) показывают классы или типы сущностей системы, характеристики классов ( поля и операции ) и возможные связи между ними. Пример диаграммы классов изображен на рис. 16.5.

Классы представляются прямоугольниками, поделенными на три части. В верхней части показывают имя класса, в средней — набор его полей, с именами, типами, модификаторами доступа ( public ‘+’, protected ‘#’, private ‘-’ ) и начальными значениями, в нижней — набор операций класса. Для каждой операции показывается ее модификатор доступа и сигнатура.

На рис. 31 изображены классы Account, Person, Organization, Address, CreditAccount и абстрактный класс Client.

Класс CreditAccount имеет private поле maximumCredit типа double, а также public метод getCredit() и protected метод setCredit().

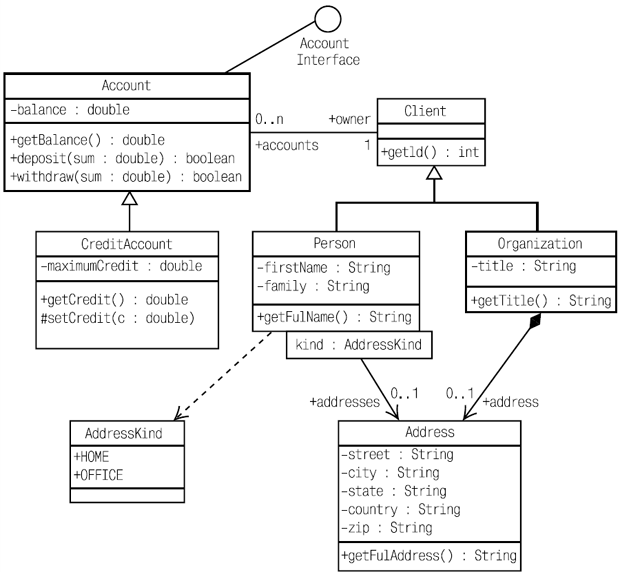

Рис. 16.5. Диаграмма классов

Наиболее часто используется три вида связей между классами — связи по композиции, ссылки, связи по наследованию и реализации.

Композиция описывает ситуацию, в которой объекты класса A включают в себя объекты класса B, причем последние не могут разделяться (объект класса B, являющийся частью объекта класса A, не может являться частью другого объекта класса A ) и существуют только в рамках объемлющих объектов (уничтожаются при уничтожении объемлющего объекта).

Композицией на рис. 16.5 является связь между классами Organization и Address.

Ссылочная связь (или слабая агрегация ) обозначает, что объект некоторого класса A имеет в качестве поля ссылку на объект другого (или того же самого) класса B, причем ссылки на один и тот же объект класса B могут иметься в нескольких объектах класса A.

И композиция, и ссылочная связь изображаются стрелками, ведущими от класса A к классу B. Композиция дополнительно имеет закрашенный ромбик у начала этой стрелки. Двусторонние ссылочные связи, обозначающие, что объекты могут иметь ссылки друг на друга, показываются линиями без стрелок. Такая связь показана на рис. 16.5 между классами Account и Client.

Эти связи могут иметь описание множественности, показывающее, сколько объектов класса B может быть связано с одним объектом класса A. Оно изображается в виде текстовой метки около конца стрелки, содержащей точное число или нижние и верхние границы, причем бесконечность изображается звездочкой или буквой n. Для двусторонних связей множественности могут показываться с обеих сторон. На рис. 16.5 множественности, изображенные для связи между классами Account и Client, обозначают, что один клиент может иметь много счетов, а может и не иметь ни одного, и счет всегда привязан ровно к одному клиенту.

Наследование классов изображается стрелкой с пустым наконечником, ведущей от наследника к предку. На рис. 16.5 класс CreditAccount наследует классу Account, а классы Person и Organization — классу Client.

Реализация интерфейсов показывается в виде пунктирной стрелки с пустым наконечником, ведущей от класса к реализуемому им интерфейсу, если тот показан в виде прямоугольника. Если же интерфейс изображен в виде кружка, то связь по реализации показывается обычной сплошной линией (в этом случае неоднозначности в ее толковании не возникает). Такая связь изображена на рис. 16.5 между классом Account и интерфейсом AccountInterface.

Один класс использует другой, если этот другой класс является типом параметра или результата операции первого класса. Иногда связи по использованию показываются в виде пунктирных стрелок. Пример такой связи между классом Person и перечислимым типом AddressKind можно видеть на рис. 16.5.

Ссылочные связи, реализованные в виде ассоциативных массивов или отображений (map) — такая связь в зависимости от некоторого набора ключей определяет набор ссылок-значений — показываются при помощи стрелок, имеющих прямоугольник с перечислением типов и имен ключей, примыкающий к изображению класса, от которого идет стрелка. Множественность на конце стрелки при этом обозначает количество ссылок, соответствующее одному набору значений ключей.

На рис. 16.5 такая связь ведет от класса Person к классу Address, показывая, что объект класса Person может иметь один адрес для каждого значения ключа kind, т.е. один домашний и один рабочий адреса.

Объекты изображаются прямоугольниками с идентификаторами ролей объектов (в контексте тех состояний, которые изображены на диаграмме) и типами. Однородные коллекции объектов могут изображаться накладывающимися друг на друга прямоугольниками.

Такие диаграммы используются довольно редко.

Рис. 16.6. Диаграмма объектов

Компонент изображается в виде прямоугольника с несколькими прямоугольными или другой формы "зубами" на левой стороне.

Связи, показывающие зависимости между компонентами, изображаются пунктирными стрелками. Один компонент зависит от другого, если он не может быть использован в отсутствии этого другого компонента в конфигурации системы. Компоненты могут также реализовывать интерфейсы.

Диаграммы этого вида используются редко.

Рис. 16.7. Диаграмма компонентов

На диаграмме компонентов, изображенной на рис. 16.7, можно также увидеть пакеты, изображаемые в виде "папок", точнее — прямоугольников с прямоугольными "наростами" над левым верхним углом. Пакеты являются пространствами имен и средством группировки диаграмм и других модельных элементов UML — классов, компонентов и пр. Они могут появляться на диаграммах классов и компонентов для указания зависимостей между ними и отдельными классами и компонентами. Иногда на такой диаграмме могут присутствовать только пакеты с зависимостями между ними.

Физические устройства, называемые узлами системы ( nodes ), изображаются в виде кубов или параллелепипедов, а физические соединения между ними — в виде линий.

На диаграммах развертывания может быть показана привязка (в некоторый момент времени или постоянная) компонентов развертывания системы к физическим устройствам — например, для указания того, что компонент EJB AccountEJB исполняется на сервере приложений, а аплет AccountInfoEditor — на рабочей станции оператора банка.

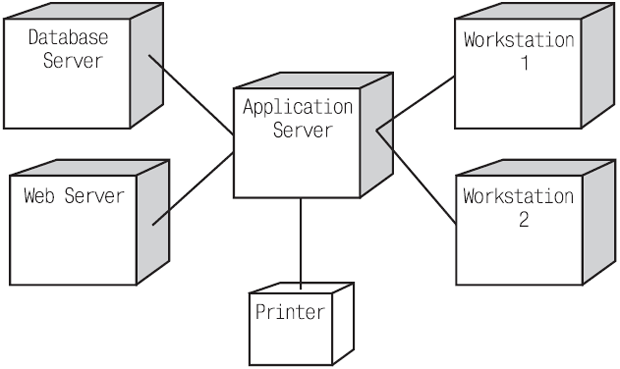

Рис. 16.8. Диаграмма развертывания

Эти диаграммы используются достаточно редко. Пример диаграммы развертывания изображен на рис. 16.8.
